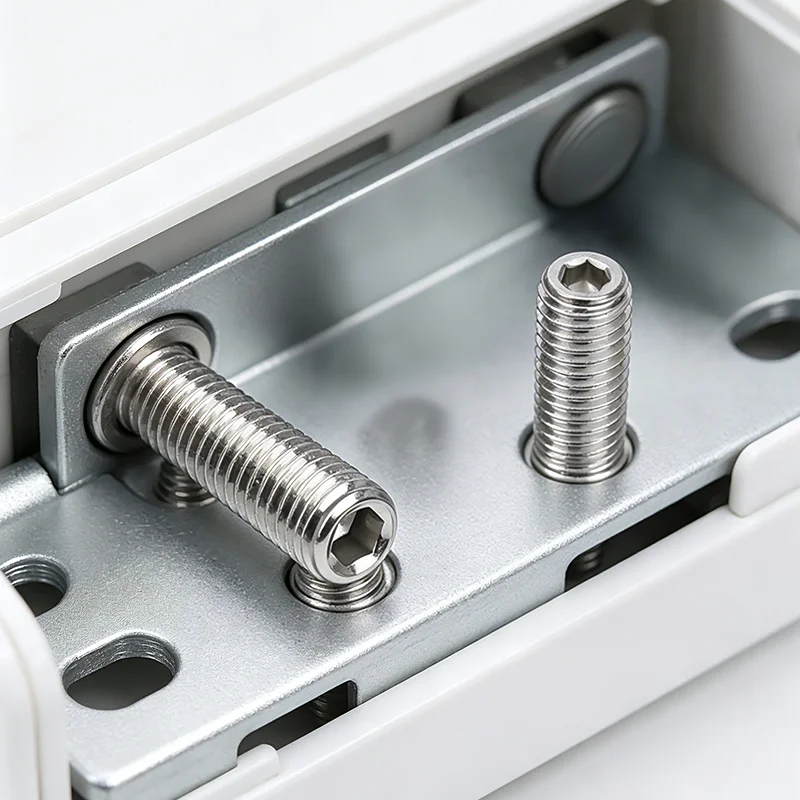

Нерђајући челик ДИН 914 конусни завртањ

Ванлуо фабричка директна продаја завртањ од нерђајућег челика ДИН 914 конусне тачке. Цела машина има интегрисану структуру без главе. Након уградње, може се потпуно сакрити унутар радног комада, без икаквих избочених структура, и неће ометати рад опреме, клизање компоненти или изглед структуре.

Зашто га изабрати?

Производ је произведен у потпуности у складу са толеранцијама немачких индустријских стандарда. Формира се високо прецизним хладним ковањем и интегрисаним третманом каљења. Укупна тврдоћа је висока, а стопа деформације је изузетно ниска. Унутрашњи зид стандардне унутрашње шестоугаоне рупе је гладак и правилан, погодан за прецизне унутрашње шестоугаоне алате. Може да издржи закључавање високог обртног момента и није склон пуцању или клизању. Ваљано обликовани метрички профил зупца са пуним навојем је густ и уједначен. Захватање навоја је глатко и позиционирање је прецизно. У комбинацији са конусним врхом високе тврдоће, може чврсто да загризе у удубљење за позиционирање радног комада, суштински решавајући уобичајене грешке као што су померање тела вратила, отпуштање компоненти и неуспех у позиционирању током дуготрајног рада опреме. Погодан је за различите механичке услове рада који захтевају прецизну калибрацију и дуготрајно стабилно позиционирање.

Примена производа

1. Позиционирање преносног вратила и ротационог вратила против ротације

Наш ДИН 914 конусни завртањ од нерђајућег челика се широко користи за ободно причвршћивање различитих механичких преносних вратила, осовина језгра и компоненти округле шипке. Коришћењем врха конуса за загризање у унапред подешене конкавне тачке на телу вратила, формира се чврста позиција закључавања, спречавајући осовину да се ротира, помера или одступа у угао током рада опреме, обезбеђујући стабилну радну тачност структуре преноса.

2. Закључавање и фиксирање зупчаника, ланчаника и синхроних точкова

Погодно за закључавање и фиксирање зупчаника, ланчаника, синхроних точкова и тела вратила, замењујући традиционални једноставан механизам за ограничавање. Искоришћавањем предности угриза у фиксној тачки на крају конуса, он спречава да се тело точка олабави или помери током велике брзине ротације, обезбеђујући одговарајућу тачност система за пренос снаге.

3. Ограничавање и калибрација лежајева и прецизних компоненти

Користи се за аксијално ограничавање и фино подешавање калибрације лежајева, чаура и компоненти прецизних алата. Скривена структура без главе не заузима простор за монтажу и може прецизно да контролише инсталацијски размак компоненти, постижући поравнање монтаже на нивоу микрометара, погодно за захтеве монтаже опреме за прецизну аутоматизацију, инструмената и алата.

4. Фино подешавање фиксације малих механичких структура

Може се користити за фино подешавање закључавања различитих подесивих оквира, блокова за позиционирање и малих компоненти за кретање. Подржава поновљено отпуштање, поновно позиционирање и поновно закључавање, погодно за сценарије честог прилагођавања као што су отклањање грешака у опреми, микро прилагођавање радних услова и редовна прецизна калибрација.

Карактеристике геометрије компоненти и методологија израде по мери

ДИН 914 конусни завртњи усвајају интегрисано високо прецизно хладно ковање и процес обраде интегралног каљења, са строгом индустријском контролом толеранције за укупне димензије. Стандардна унутрашња шестоугаона утичница је дубоко обликована са глатким унутрашњим зидом, савршено усклађеним са прецизним имбус кључевима, подржавајући закључавање високог обртног момента без клизања алата или урушавања утичнице. Прецизно полирани конусни врх од 90° има уједначен конус и високу тврдоћу, способан да стабилно угризе у металне позициониране конкавне тачке без ломљења или деформације врха, остварујући фиксно позиционирање без клизања. Стандардни метрички навој пуног пресека је намотан са густим и уредним профилом зубаца, обезбеђујући глатко завртње, тачан ход закључавања и чврсто пријањање навоја, погодно за често подешавање и дуготрајне услове рада са вибрацијама. Доступни у врхунским разредима нерђајућег челика и легираног челика високе чврстоће, вијци пружају одличну тврдоћу, отпорност на притисак и отпорност на корозију, одржавајући стабилну тачност позиционирања у различитим окружењима механичког склапања.

Параметар производа

Функционална супериорност и апликација за тешке услове рада на лицу места

1. Професионални дизајн загриза конусне тачке од 90° формира уграђено закључавање са рупама за позиционирање радног комада, стварајући снажно трење против ротације, потпуно решавајући проблеме ротације и померања осовина и делова зупчаника под условима велике брзине и вибрација.

2. Потпуно безглава скривена инсталација постиже нулту избочину површине, нема структурних сметњи са покретним деловима, савршено се прилагођава компактним механичким структурама и ограниченим просторима за монтажу без утицаја на рад опреме и равност изгледа.

3. Конусни врх високе тврдоће и интегрисана структура тела завртња одолијевају ломљењу и деформацији врха током закључавања са високим обртним моментом, осигуравајући дугорочно стабилно позиционирање угриза и значајно побољшавајући стабилност и сигурност монтаже опреме.

4. Прецизно стандардно подударање навоја подржава флексибилно микроподешавање и поновљено растављање, погодно за отклањање грешака у опреми, калибрацију положаја и свакодневно одржавање, са издржљивим и поузданим перформансама причвршћивања.

5. Разноврсна решења за материјале покривају више сценарија примене: челик високе чврстоће 12.9 за механичко позиционирање под великим оптерећењем и нерђајући челик за монтажу опреме против корозије и влажног окружења, широко применљив у индустрији машина, калупа, аутоматизације и инструментације.

Напомене за пажњу

1. Дизајниран је тако да одговара специфичним отворима за позиционирање и забрањује слепо притискање и тврдо закључавање. Вијак за подешавање конусне тачке од нерђајућег челика ДИН 914 постиже позиционирање угризом у унапред подешена удубљења на унапред дефинисаним рупама. Строго је забрањено насилно закључавање на глатку површину осовине без отвора за позиционирање. Ово може проузроковати ломљење врха конуса, изгребање површине осовине, клизање позиционирања и немогућност постизања стабилног анти-торзионог ефекта.

2. Требало би да се инсталира помоћу стандардних прецизних алата: Током инсталације, мора се користити одговарајући стандардни имбус кључ одговарајуће величине. Строго је забрањено коришћење нестандардних или дотрајалих алата како би се избегло клизање алата током закључавања и заокруживање унутрашње рупе, што може довести до заглављивања шрафа, што отежава демонтажу.

3. Контролишите силу закључавања да бисте избегли оштећење од преоптерећења: Приликом закључавања са великим обртним моментом, силу треба применити равномерно. Претерано снажно затезање ће проузроковати ломљење врха конуса и деформацију отвора за позиционирање, што ће оштетити тачност монтаже и утицати на стабилност накнадног рада опреме.

4. Различите услове рада и изаберите одговарајући материјал: За обичне машине за затворене просторе, модел од легираног челика може се изабрати да би се повећала тврдоћа. За влажна, спољашња или корозивна окружења, материјал од нерђајућег челика треба користити како би се спречило да брава не поквари због дуготрајне оксидације и рђе и отежава растављање.

5. Редовно проверавајте статус закључавања у сценаријима честих подешавања: За тачке опреме које је потребно више пута подешавати и које су подложне дуготрајним вибрацијама, неопходне су редовне провере статуса закључавања. Лабаве шрафове треба одмах затегнути како би се спречило кумулативно микро-померање узроковано дуготрајним вибрацијама, које би могле утицати на укупну тачност опреме.

6. Не замењујте га са завртњима за закључавање који носе оптерећење: Овај производ је додатак за прецизно позиционирање и ограничавање. Његове основне функције су анти-торзија, позиционирање и фино подешавање. Не може се користити као носиви, затезни или смицајни главни завртањ за закључавање. Избегавајте преоптерећење да бисте спречили лом и квар.
