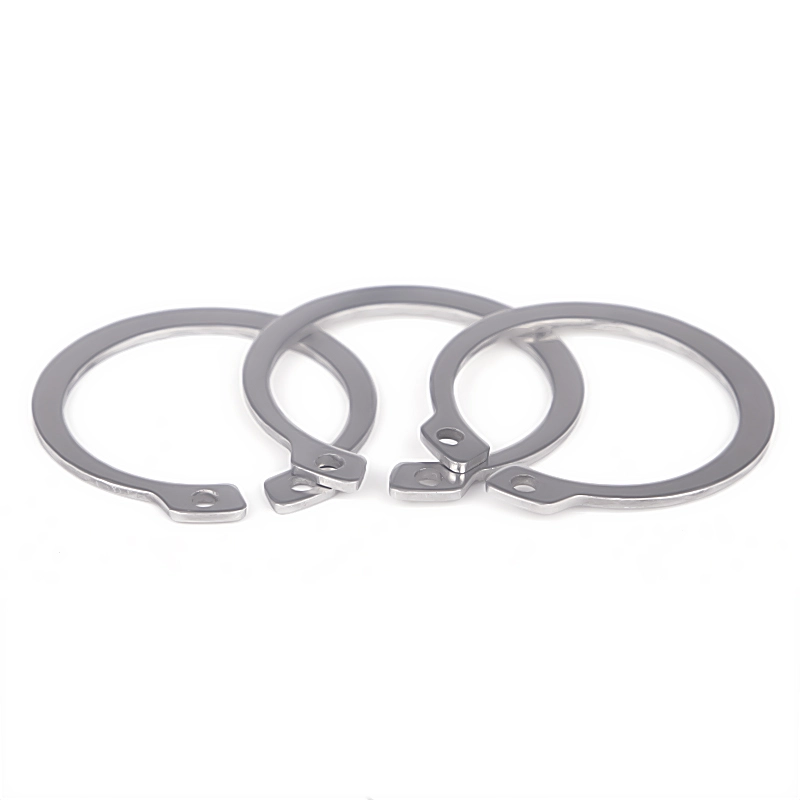

Спољашњи прстен од нерђајућег челика ДИН 471
Ванлуо фабрички висококвалитетни спољни прстен од нерђајућег челика ДИН 471 произведени су стриктно у складу са немачким ДИН индустријским стандардима, који припадају прецизним еластичним причвршћивачима специјално дизајнираним за фиксирање осовине.

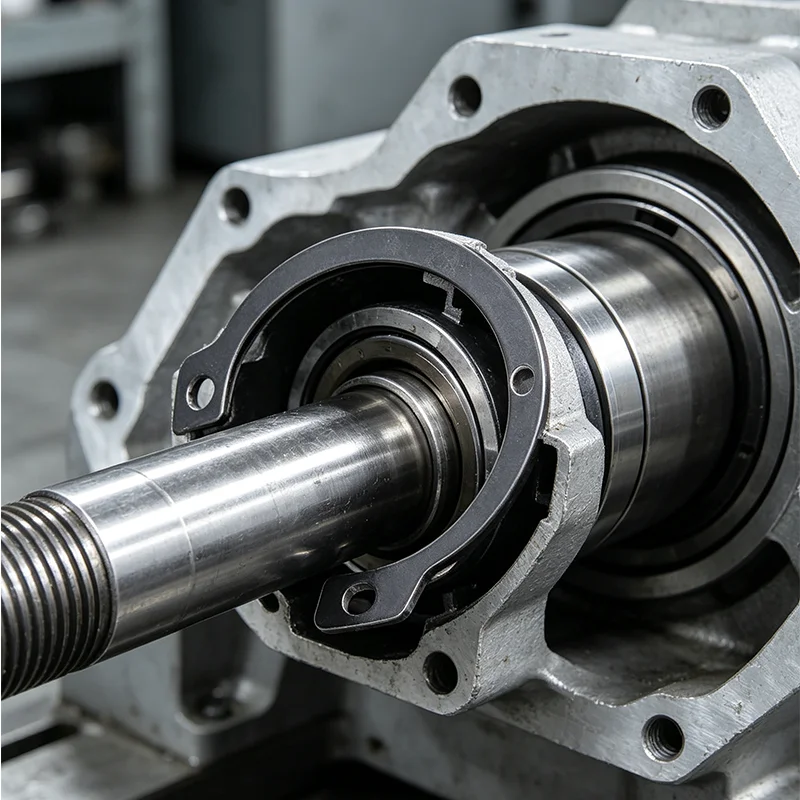

За разлику од подлошки које се користе за држање под притиском и против олабављења, спољни прстен од нерђајућег челика ДИН 471 има отворену еластичну прстенасту структуру, искључиво примењену на спољашњи кружни жлеб ротирајућих и фиксних вратила. Са прецизним еластичним скупљањем и перформансама ресетовања, може се брзо уградити у жлеб вратила како би се остварила аксијална граница, ефикасно спречавајући лежајеве, зупчанике, рукаве и друге делове вратила од аксијалног клизања и пада током механичког рада. То је суштински стандардни причвршћивач за монтажу механичког преноса, који се одликује једноставном инсталацијом, високом прецизношћу стезања и дуготрајним стабилним граничним ефектом.
Дизајн основних компоненти и стандардизована техника обраде
ДИН 471 спољни прстен вратила прихватају висококвалитетне сировине од опружног челика и нерђајућег челика, обрађене интегрисаним прецизним штанцањем, интегралним каљењем и термичком обрадом и завршном обрадом ивица. Стандардни отворени зазор и резервисани отвори за уградњу савршено одговарају професионалним клијештима за клијешта за брзу монтажу и демонтажу. Унутрашњи пречник и радијан су прецизно калибрисани како би се обезбедило чврсто стезање са стандардним жлебовима вратила, без лабавог стезања или прекомерног одступања при затезању. Целокупно тело прстена има уједначену дебљину и одличну еластичну жилавост, са стабилним перформансама скупљања и ресетовања, није лако произвести еластични замор, трајну деформацију или лом након поновљеног растављања и дуготрајног рада са вибрацијама. Глатка спољна ивица без ивица избегава гребање одговарајућих делова, а укупна структурна чврстоћа задовољава индустријске захтеве за ограничење тешког оптерећења.
Параметар производа
|
Параметар Ставка |
Детаљна спецификација |
|
Назив производа |
ДИН 471 Спољашњи прстен, прстен за причвршћивање осовине, спољни ускочни прстен |
|
Екецутиве Стандард |
ДИН 471, ИСО стандард, ГБ стандард, прилагођене нестандардне величине |
|
Доступан материјал |
304, 316Л нерђајући челик, висококвалитетни опружни челик, поцинковани угљенични челик |
|
Опсег величина |
Shaft diameter φ3mm-φ100mm full standard sizes, custom special aperture & thickness |
|
Структура Тип |
Спољни отворени еластични прстен, дизајн дуплих уградних рупа, тип стезања утора осовине |
|
Технологија обраде |
Прецизно штанцање, каљење термичком обрадом, уклањање ивица, еластична калибрација |
|
Применљиви објекат |
Стандардне ротирајуће осовине, осовине зупчаника, осовине лежаја и цилиндрични делови вратила |
|
Површинска обрада |
Кисељење и пасивација / Поцинковано / Црни оксид, против рђе и корозије |
|
Мецханицал Пропертиес |
Јака еластична жилавост, анти-замор, граница против пада, стабилна сила стезања |
|
Метода паковања |
Унутрашња торба отпорна на влагу + картон за извоз, палетно паковање за велике наруџбе |
|
Суппли Сервице |
Спот расуто снабдевање, нестандардно прилагођавање, мешовити затварачи набавка на једном месту |
| Номинал Диаметер d |
3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| s | мак | 0.4 | 0.4 | 0.6 | 0.7 | 0.8 | 0.8 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| мин | 0.35 | 0.35 | 0.55 | 0.65 | 0.75 | 0.75 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | 0.94 | ||
| d3 | мак | 2.74 | 3.74 | 4.74 | 5.64 | 6.56 | 7.46 | 8.46 | 9.4 | 10.3 | 11.1 | 12 | 13 | 13.9 | 14.8 | 15.8 | |
| мин | 2.55 | 3.55 | 4.55 | 5.45 | 6.32 | 7.22 | 8.22 | 8.94 | 9.84 | 10.64 | 11.54 | 12.54 | 13.44 | 14.34 | 15.34 | ||
| d5 | мин | 1 | 1 | 1 | 1.2 | 1.2 | 1.2 | 1.2 | 1.5 | 1.5 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | 1.7 | |
| a | мак | 1.9 | 2.2 | 2.5 | 2.7 | 3.1 | 3.2 | 3.3 | 3.3 | 3.3 | 3.3 | 3.4 | 3.5 | 3.6 | 3.7 | 3.8 | |
| n | ≈ | 0.8 | 0.9 | 1.1 | 1.3 | 1.4 | 1.5 | 1.7 | 1.8 | 1.8 | 1.8 | 2 | 2.1 | 2.2 | 2.2 | 2.3 | |
| на 1000 јединица ≈ кг | 0.017 | 0.022 | 0.066 | 0.084 | 0.121 | 0.158 | 0.300 | 0.340 | 0.410 | 0.500 | 0.530 | 0.640 | 0.670 | 0.700 | 0.820 | ||
| Номинал Диаметер d |
18 | 19 | 20 | 21 | 22 | 24 | 25 | 26 | 28 | 29 | 30 | 32 | 34 | 35 | 36 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| s | мак | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | 1.75 | |
| мин | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.44 | 1.44 | 1.44 | 1.44 | 1.44 | 1.44 | 1.69 | ||
| d3 | мак | 16.6 | 17.6 | 18.63 | 19.63 | 20.63 | 22.41 | 23.41 | 24.41 | 26.11 | 27.11 | 28.11 | 29.81 | 31.75 | 32.45 | 33.45 | |
| мин | 16.14 | 17.14 | 18.08 | 19.08 | 20.08 | 21.78 | 22.78 | 23.78 | 25.48 | 26.48 | 27.48 | 29.18 | 31 | 31.7 | 32.7 | ||
| d5 | мин | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2.5 | 2.5 | 2.5 | |
| a | мак | 3.9 | 3.9 | 4 | 4.1 | 4.2 | 4.4 | 4.4 | 4.5 | 4.7 | 4.8 | 5 | 5.2 | 5.4 | 5.6 | 5.6 | |
| n | ≈ | 2.4 | 2.5 | 2.6 | 2.7 | 2.8 | 3 | 3 | 3.1 | 3.2 | 3.4 | 3.5 | 3.6 | 3.8 | 3.9 | 4 | |
| на 1000 јединица ≈ кг | 1.11 | 1.22 | 1.30 | 1.42 | 1.50 | 1.77 | 1.90 | 1.96 | 2.92 | 3.2 | 3.31 | 3.54 | 3.8 | 4.00 | 5.00 | ||
| Номинал Диаметер d |
38 | 40 | 42 | 45 | 48 | 50 | 52 | 55 | 56 | 58 | 60 | 62 | 63 | 65 | 68 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| s | мак | 1.75 | 1.75 | 1.75 | 1.75 | 1.75 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2.5 | 2.5 | |
| мин | 1.69 | 1.69 | 1.69 | 1.69 | 1.69 | 1.93 | 1.93 | 1.93 | 1.93 | 1.93 | 1.93 | 1.93 | 1.93 | 2.43 | 2.43 | ||
| d3 | мак | 35.45 | 36.89 | 38.89 | 41.89 | 44.89 | 46.19 | 48.19 | 51.26 | 52.26 | 54.26 | 56.26 | 58.26 | 59.26 | 61.26 | 63.96 | |
| мин | 34.7 | 35.6 | 37.6 | 40.6 | 43.6 | 44.9 | 46.9 | 49.7 | 50.7 | 52.7 | 54.7 | 56.7 | 57.7 | 59.7 | 62.4 | ||
| d5 | мин | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 3 | 3 | |
| a | мак | 5.8 | 6 | 6.5 | 6.7 | 6.9 | 6.9 | 7 | 7.2 | 7.3 | 7.3 | 7.4 | 7.5 | 7.6 | 7.8 | 8 | |
| n | ≈ | 4.2 | 4.4 | 4.5 | 4.7 | 5 | 5.1 | 5.2 | 5.4 | 5.5 | 5.6 | 5.8 | 6 | 6.2 | 6.3 | 6.5 | |
| на 1000 јединица ≈ кг | 5.62 | 6.03 | 6.50 | 7.50 | 7.90 | 10.2 | 11.1 | 11.4 | 11.8 | 12.6 | 12.9 | 14.3 | 15.9 | 18.2 | 21.8 | ||
| Номинал Диаметер d |
70 | 72 | 75 | 78 | 80 | 82 | 85 | 88 | 90 | 95 | 100 | 105 | 110 | 115 | 120 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| s | мак | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | |
| мин | 2.43 | 2.43 | 2.43 | 2.43 | 2.43 | 2.43 | 2.92 | 2.92 | 2.92 | 2.92 | 2.92 | 3.9 | 3.9 | 3.9 | 3.9 | ||
| d3 | мак | 65.96 | 67.96 | 70.96 | 73.96 | 74.96 | 76.96 | 79.96 | 83.04 | 85.04 | 90.04 | 95.04 | 98.54 | 103.54 | 108.54 | 113.54 | |
| мин | 64.4 | 66.4 | 69.4 | 72.4 | 73.4 | 75.4 | 78.4 | 81.2 | 83.2 | 88.2 | 93.2 | 96.7 | 101.7 | 106.7 | 111.7 | ||
| d5 | мин | 3 | 3 | 3 | 3 | 3 | 3 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | |
| a | мак | 8.1 | 8.2 | 8.4 | 8.6 | 8.6 | 8.7 | 8.7 | 8.8 | 8.8 | 9.4 | 9.6 | 9.9 | 10.1 | 10.6 | 11 | |
| n | ≈ | 6.6 | 6.8 | 7 | 7.3 | 7.4 | 7.6 | 7.8 | 8 | 8.2 | 8.6 | 9 | 9.3 | 9.6 | 9.8 | 10.2 | |
| на 1000 јединица ≈ кг | 22.0 | 22.5 | 24.6 | 26.2 | 27.3 | 31.2 | 36.4 | 41.2 | 44.5 | 49 | 53.7 | 80 | 82 | 84 | 86 | ||
Изузетне предности производа и прилагођавање универзалним радним условима
1. Професионални дизајн спољног стезања вратила савршено одговара стандардним жљебовима вратила, обезбеђујући уједначену и стабилну еластичну силу стезања, ефикасно ограничавајући аксијално померање делова вратила и решавајући проблем отпадања компоненти узрокованих вибрацијама и ротацијом опреме.
2. Високопрецизни интегрални процес термичке обраде даје прстену одлично еластично обнављање и перформансе против замора. Одржава стабилну еластичност након поновљеног ширења и контракције, без опуштања или квара током дуготрајног рада велике брзине.
3. Резервисане дупле рупе за уградњу сарађују са специјалним клијештима за клијешта, остварујући брзу монтажу и демонтажу, значајно побољшавајући одржавање опреме и ефикасност замене компоненти, погодно за серијску индустријску монтажу.
4. Глатка завршна обрада без ивица штити осовине и одговарајуће делове од огреботина и абразије током инсталације и рада, обезбеђујући прецизност монтаже и радни век компоненти преноса.
5. Могућности вишеструке обраде материјала и површине прилагођавају се различитим радним окружењима, широко се користе у механичкој опреми, аутомобилским деловима, електричним уређајима, хидрауличним пнеуматским компонентама и аутоматизованим системима преноса.
ФАК
П1: За шта се користи спољни прстен од нерђајућег челика ДИН 471?
А1: ДИН 471 је спољни прстен за вратила, углавном инсталиран на спољашњем жлебу механичких вратила за фиксирање лежајева, зупчаника, рукаваца вратила и других делова, спречавајући аксијално клизање и опадање, остварујући прецизну границу ротирајућих компоненти вратила.
П2: Која је разлика између ДИН 471 (осовина) и ДИН 472 (рупа) прстенастих прстенова?
А2: ДИН 471 је спољни прстен за уградњу вратила, који стеже спољни круг вратила; ДИН 472 је унутрашњи прстен за уградњу рупа, који стеже унутрашњи зид рупе. Две структуре су супротне и нису заменљиве.
П3: Да ли ће прстен изгубити еластичност након дуготрајне употребе?
А3: Наши ДИН 471 обручи прихватају строги третман каљења и каљења, са стабилним еластичним перформансама и снажном способношћу против умора. Под стандардним радним условима, неће бити лабав или неважећи, осигуравајући дугорочну граничну стабилност.
П4: Да ли инсталација захтева професионалне алате?
А4: Да. Препоручује се употреба одговарајућих клијешта за клијешта за експанзију како би се избегла вештачка деформација и лом, обезбеђујући чврсто пријањање и стабилан ограничавајући ефекат након уградње.
П5: Можете ли прилагодити нестандардне прстенове?
А5: Да. Подржавамо прилагођавање специјалног спољашњег пречника, дебљине, величине жлебова и површинске обраде високе отпорности на корозију како бисмо испунили граничне захтеве специјалних механичких компоненти вратила.
